Radiolink T12D med R12F Gyro Receiver 2.4Ghz radio system

  • 2 100,-
  • 1 190,-
På lager.

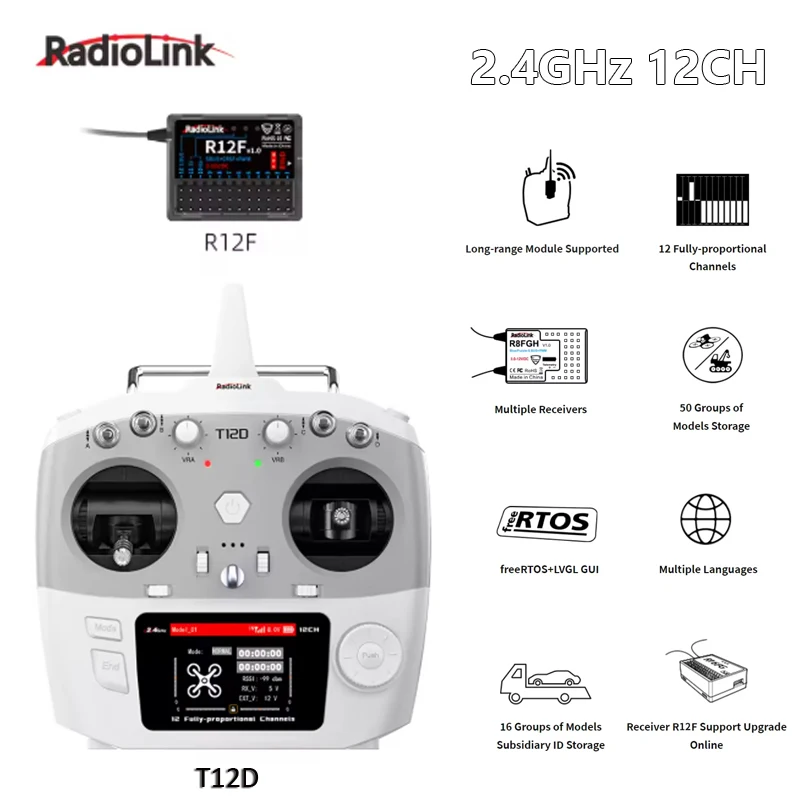

Helt ny topp moderne 12 kanals radio fra Radiolink med ekstrem lang rekkevidde
og alle mulige tenkelige funksjoner og programmeringsmuligheter.

Antall kanaler: Fullskala 12 kanaler,5-12 kanaler tilpassbare
Overføringsfrekvens: 2,4GHz ISM-bånd (2400MHz~2483,5MHz)
Spredningsspektrummetode: FHSS 67-kanals pseudo-tilfeldig
Utgangssignal: PWM & SBUS & PPM & CRSF
Operativsystem: Free RTOS+LVGL GUI
Støtte for long range: Støtter fullt ut ELRS, TBS Crossfire osv
Menytilpasning: Oppstartsanimajon, bakgrunnsfarge, skriftfarge, funksjonsknapper, visningsbilder, osv. kan tilpasses
Respons hastighet: 3ms, 4ms, 14ms valgfritt
Kanaloppløsning: 4096,0,5us per nivå
Moduleringsmodus: GFSK
Kanalbåndbredde: 400KHz
Kanalavstand: 1200KHz
Sendeeeffekt: <100mW(20dBM)
Nabo kanal undertrykkelsesforhold: >36dBM
Overføringshastighet: 38 kbps
Mottak følsomhet: -104 dBM
PWM-utgangsområde: 875 - 2125
PWM respons: 1,0 ms~2,0 ms
Rammetransmisjonsperiode: 15ms/ramme
Arbeidsspenning: 7,4V-18V (8 stk 5-batterier,2S-4S litiumbatterier eller 18650 litiumbatterier)
Type-C-portens spenning og strøm:
C-port inngangsspenning: 5V (kan kobles til en datamaskin eller powerbank via Type-C-kabel for å drive T12D)
C-port inngangsstrøm: nominell strøm 500 mA
C-port utgangsspenning: 4.6V-5.0V
C-port utgangsstrøm: maksimalt strøm 1A
Arbeidsstrøm: 100±[email protected] DC
Fjernkontrollavstand FHSS:  4000 meter in the air (i luften)
Fjernkontrollavstand CRSF:  Avhenger av type langdistansemodul
Støttede modeller: Helikoptre, alle typer fly, bil, båt, drone, roboter, pluss en rekke andre type modeller.
Lavspenningsalarm: Ja, og alarmverdien kan stilles inn til ønsket verdi.
Signalgjenkjenning: Mottaker integrert signal, signalkraft RSSI, mottakerspenning, kraftbatterispenning informasjonsoverføring. R16F har innebygd datatransmisjonsfunksjon og kan kobles til flygekontrollen for å overføre breddegrad og lengdegrad, avstand, antall satellitter, kurs og annen informasjon i sanntid.
Modell lagring: 50 sett med modelldata lagring
Sub-ID datalagring: 16 sett
Simulatormodus: Støtte for ekstern simulator
Trainerfunksjon: Ja
Skjerm: 2,8-tommers 16-bits ekte fargeskjerm, oppløsning 320*240 piksler
Støttede mottakermodeller: R16F (standard),R8EF,R8FM,R8SM,R8XM,R8FGH,R8FG,R7FG,R6FG,R6F,R4FGM,R4F
Arbeidsmiljøtemperatur: -30℃ til 85℃
Støttede kontrollerkort maskinvaremodeller: Ardupilot, pix4, beta,f or arduino, Raspberry Pi, bare å koble til med sbus-signal.
Dimensjoner: 174,3*206,9*106,9 mm
Batterirom størrelse: 114,4*35,4*32 mm (lengde*bredde*tykkelse)
Antenne lengde: 90mm
Vekt: 536g

Praktisk vanntett polstret transportbag KLIKK HER
Link til produsent KLIKK HER
Brukermanual KLIKK HER

Funksjon:

1. Forbedret kontroll og presisjon. Med 12 fullt proporsjonale kanaler tilbyr T12D overlegne kontrollmuligheter som overgår de fleste høykvalitets 12-kanals fjernkontroller,som vanligvis bare har åtte fullt proporsjonale kanaler. Dette sikrer at du kan håndtere forskjellige komplekse operasjoner presist,noe som gjør den ideell for turbojet fly,ingeniørkjøretøy,roboter og så videre.

2. Eksepsjonell kommunikasjonsrekkevidde. Takket være avanserte kommunikasjonsalgoritmer tilbyr T12D en imponerende kontrollavstand på 4000 meter. Den oppgraderte og optimaliserte kommunikasjonsteknologien forbedrer responstiden og feiltoleransen, noe som gjør den svært pålitelig i ulike applikasjoner som robotikk, bilkontroll og sikkerhetssystemer.

3. Avansert operativsystem. Ved å bruke det kraftige og effektive Free RTOS-systemet kombinert med et visuelt tiltalende LVGL-grensesnitt, leverer T12D en sømløs brukeropplevelse. Den skryter av en responstid på 3 ms over alle 12 kanaler og har 1M bytes RAM-minne,208MHz grunnfrekvensminne og en live 2,8-tommers 320 x 240 piksler fargeskjerm, som gir øyeblikkelig og nøyaktig tilbakemelding.

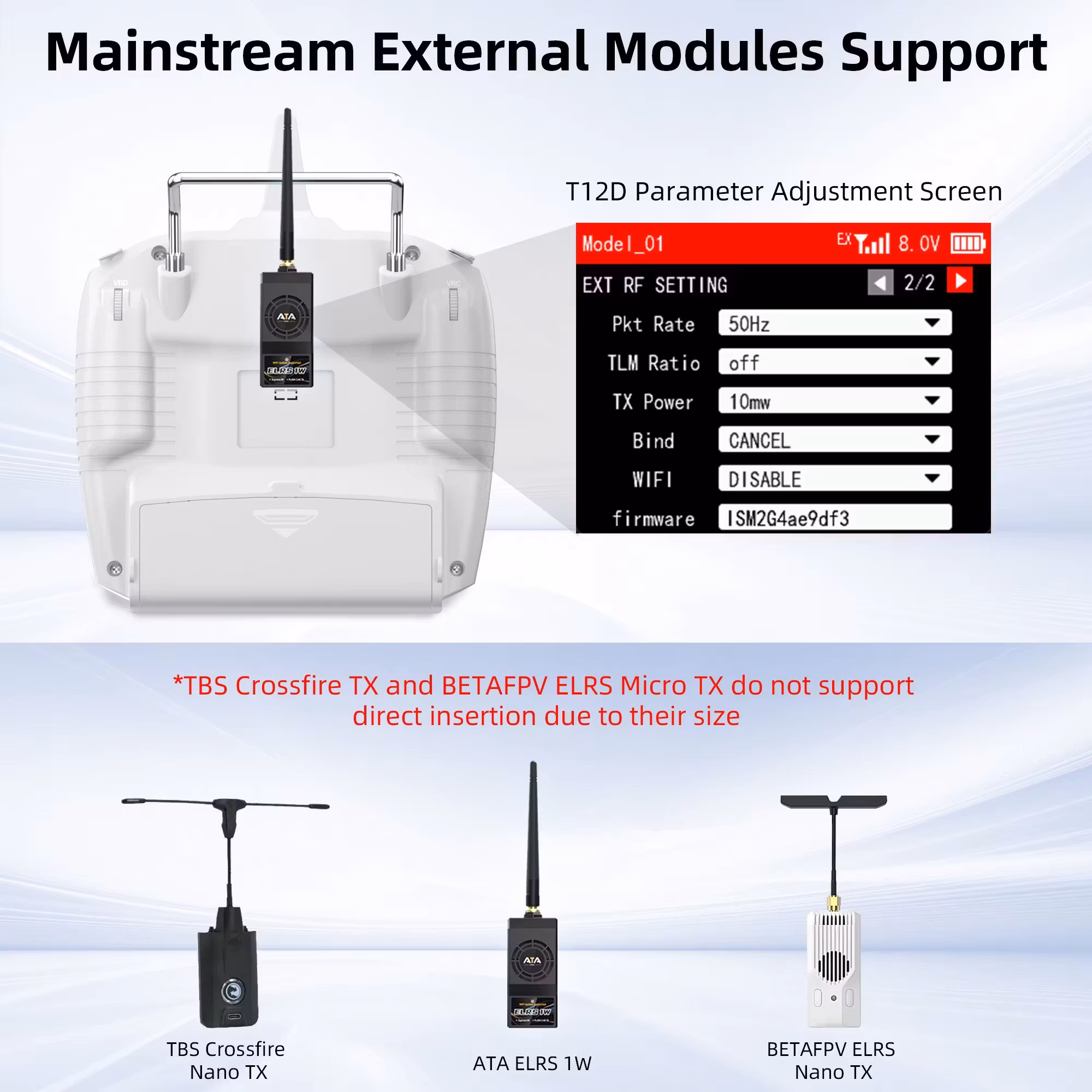

4. Bred modulkompatibilitet. T12D støtter fullt ut TBS Crossfire og ELRS samt andre populære langdistansemoduler, noe som tillater omfattende parameterjusteringer inkludert protokoll, baudrate og WiFi-modus. Denne perfekte integrasjonen mellom et brukervennlig grensesnitt og allsidige modulfunksjoner sikrer omfattende kontroll over et bredt spekter av fly og modeller.

5. Allsidige strømalternativer og beskyttelse. T12D har en smart strømforsyningsdesign som fungerer effektivt med bare 100mA(±10mA)@8.4VDC, og gir 50% strømspare sammenlignet med lignende produkter. Den støtter flere strømkilder, inkludert AA-batterier,2S-4S LiPo eller 18650 litiumbatterier, og til og med en datamaskin eller mobil powerbank via Type-C-kabel. I tillegg beskytter dens omvendt polaritet beskyttelseskrets viktige komponenter, og sikrer holdbarhet og pålitelighet.

T12F mottaker spec:

Signal: SBUS+PWM+CRSF
Channel: 12 channels
Control Distance: 4000 meters in the air(Maximum range is tested in an unobstructed area free of interference)
Operating Voltage: 3-12V
Output frequency: 2.4GHz ISM band(2400MHz~2483.5MHz)
Spread spectrum: FHSS 67 channels pseudo-random frequency hopping
Channel Resolution: 4096 with regular jitter of 0.25us
Adaptable Models: Helicopter, Fixed-wing, Glider, Multicopter, Car, Boat, Robot etc
Operating Current: 37±3mA@5V
Response Latency: 3ms, 4ms, 14ms can be selected
EXT Battery Input: 1S-8S(3.0-33.6V)
Operating temperature: -30 - 85 grader Celcius
Size: 35.6*25*13.6(1.4"*0.98"*0.54")
Weight: 11.8g (0.42”)
Antenna Length: 205mm
Compatible transmitter:   T16D, T12D, T8FB, T8S, RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS, RC4GS
Simulator function: R12F comes with a built-in PC Game Joystick communication program(requires a firmware upgrade to V1.7), so it supports the latest simulator by connecting to the computer directly via Type-C port, such as TRYP FPV, AeroFly, Uncrashed, liftoff, FPV LOGIC, Velocidrone (Black Sheep Simulator), and other open-source simulators. No additional power is needed for the receiver. It can be used on both Apple and Windows computers.

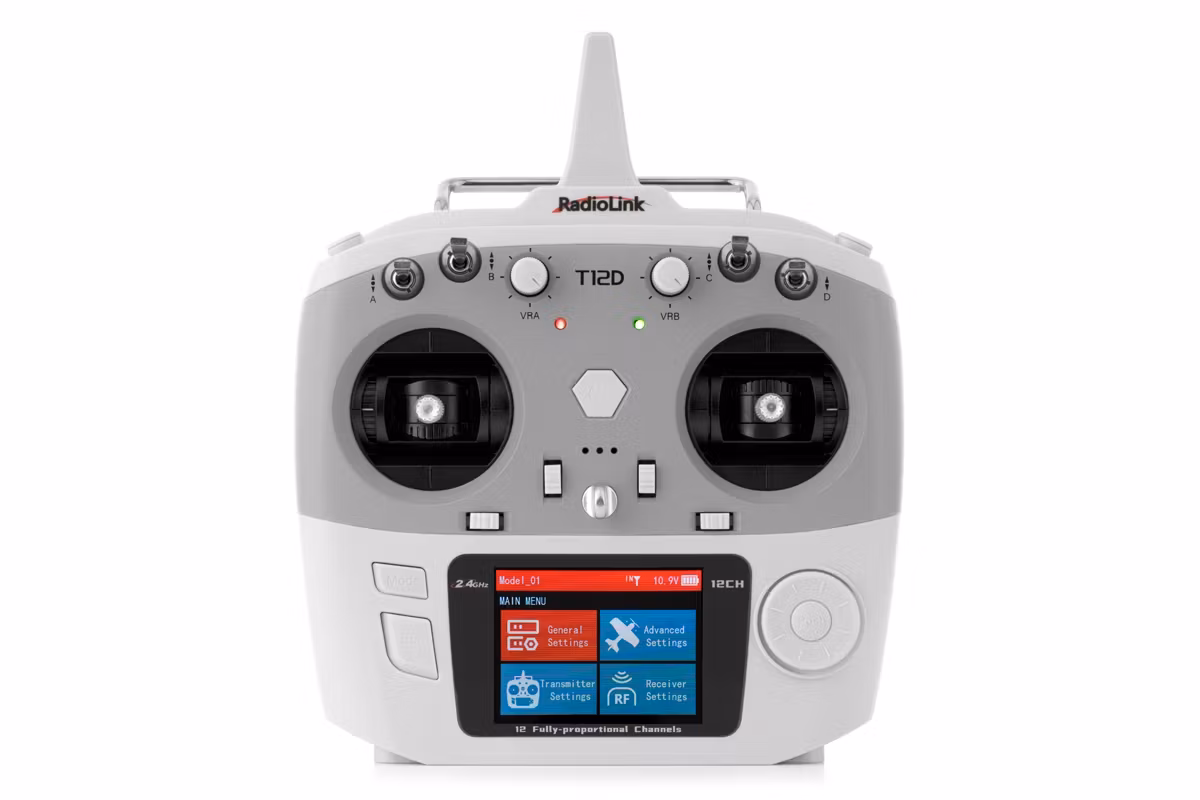

The T12D is a twelve-channel computer transmitter for recreational modelers that allows you to set basic functions such as the size and direction of deflections, and also has a variety of mixes for controlling a wide range of models - motorized aerobatic models, gliders, multicopters, cars and other ground equipment, as well as ships. It can work with an internal RF part with an FHSS transmission system (the same as the T8FB/T8S or the RadioLink R4GS/R6GS/R8X pistol transmitters), but also allows the connection of external long-range ELRS or TBS Crossfire RF modules. It is characterized by a practical case that fits perfectly in the hand with a classic, time-tested ergonomic layout of the controls.

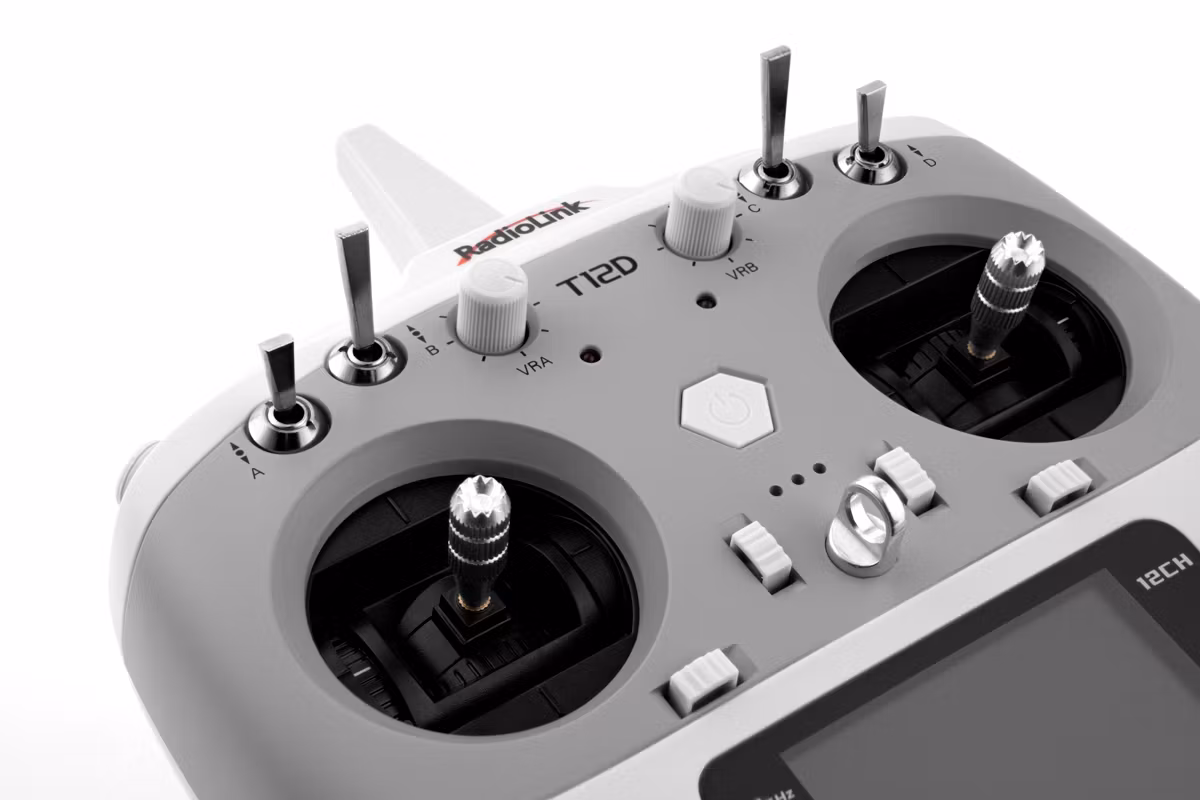

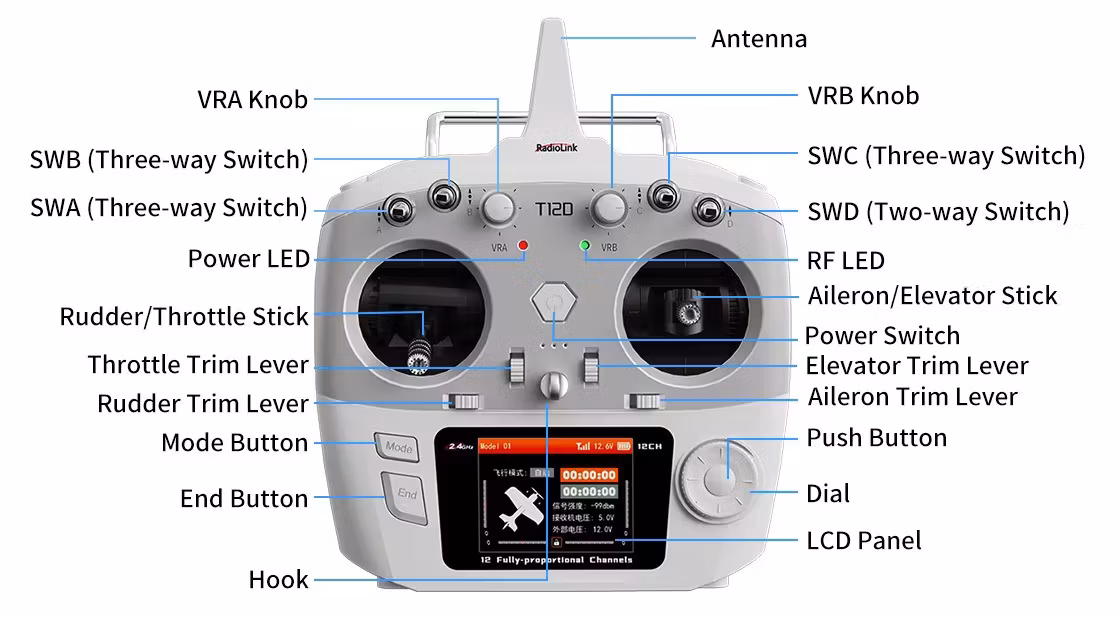

Controls: The main functions are controlled by precise cross controllers with adjustable neutralization spring force and the ability to move the locked throttle axis to the left or right. Thanks to this, you can freely select the operating modes of the cross controllers 1–4. The digital trims have audible step and center position signals. They are located slightly eccentrically and are easy to reach. Additional channels can be controlled by two rotary knobs on the front panel and two rotary controls with neutralization on the back of the transmitter; four switches (three three-position and one two-position) can serve as channel switches or for turning program functions on/off. For easy programming, a pair of buttons and a programming wheel/button and a color LCD display with a diagonal of 2.8 inches and a resolution of 320×240 pixels are used. The transmitter uses the freeRTOS operating system.

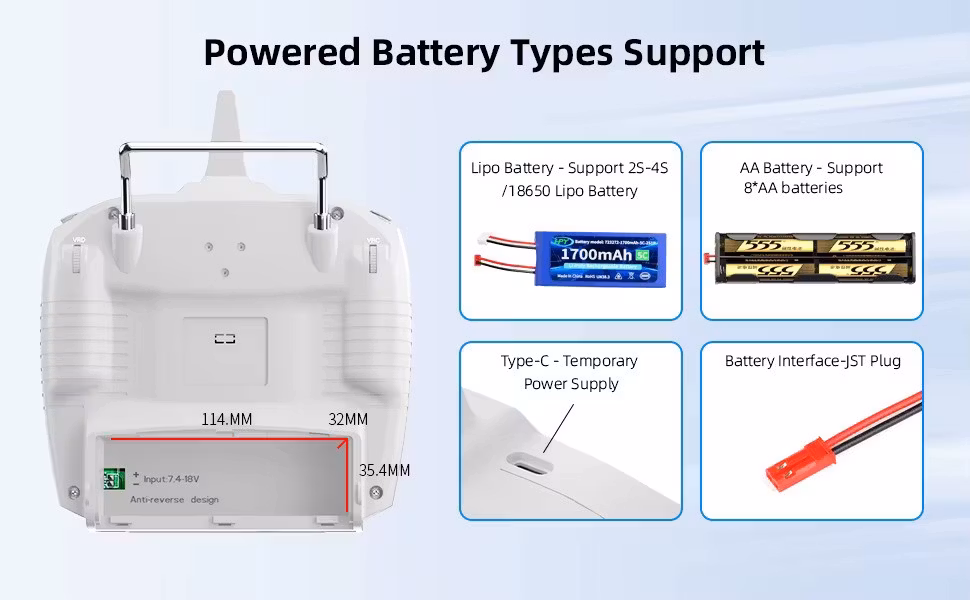

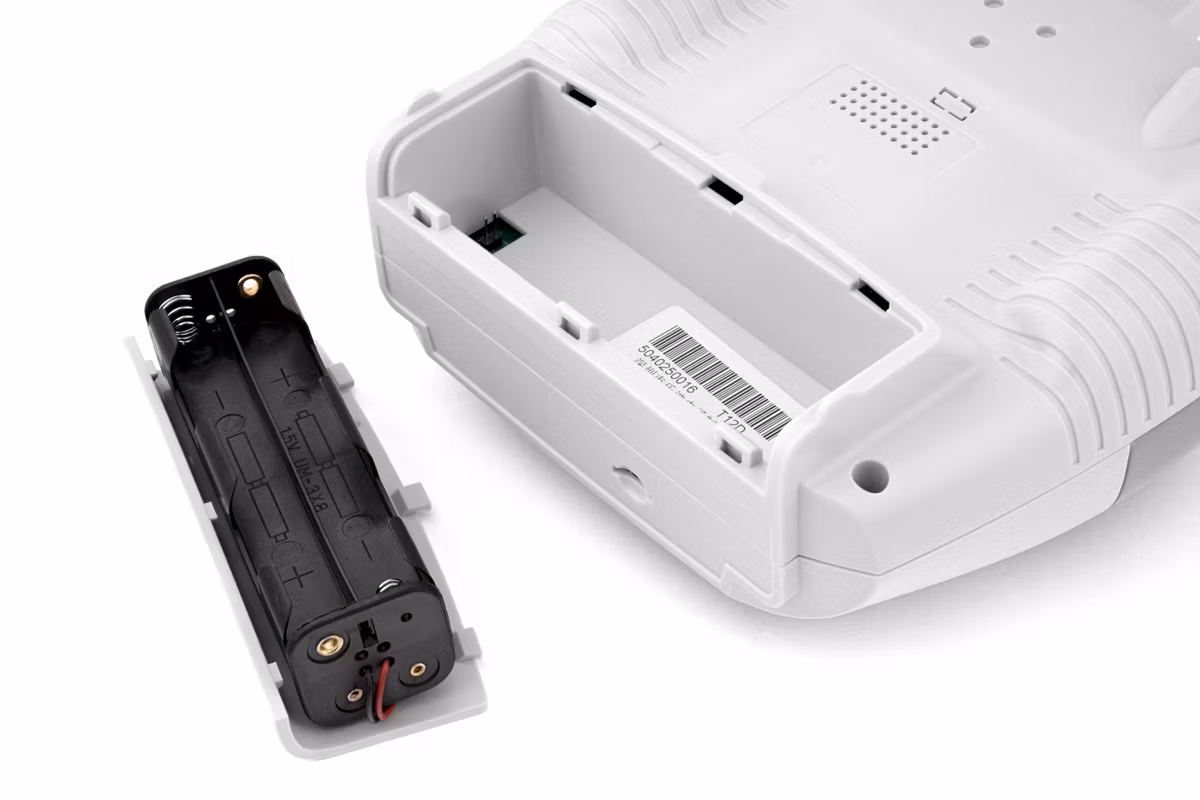

Transmitter power supply: The T12D allows you to use a variety of different sources for power supply: 8 alkaline batteries or NIMH batteries inserted into the holder supplied with the transmitter, NiMH battery packs with 8 cells (size AA, AA) or two to four cell LiPo, Li-ion sets. Power supply from a power bank via the USB-C port is also possible.

Transmission system: The T12D uses FHSS frequency hopping transmission, ensuring long range, reliability and immunity to interference. For the internal RF part, it is possible to select three FHSS transmission protocols with different transmission speeds (14 ms for analog servos, 4 ms/3 ms for digital servos) depending on the type of RadioLink receiver and servo used. When using a telemetry receiver, it allows the transmission of telemetry from the receiver and also telemetry from the connected RadioLink flight controller, if you use one. For work with external modules, bidirectional ELRS and CRSF V2 protocols are available.

Software: T12D offers programs for eight types of models - classic aircraft, gliders/deltas, multicopters, helicopters, cars, boats, tracked vehicles/tanks and robots, while offering the possibility of cooperation with RadioLink control units for aircraft, drones, vehicles or, for example, a fishing boat, including the relevant telemetry.

  • Memory for 50 models with the ability to copy and rename models
  • System settings (display brightness, contrast and backlight, menu language, etc.)
  • Selectable D-pad mode 1–4
  • Servo monitor
  • Reversal of the sense of deviations
  • Setting the size (endpoints) of deflections
  • Servo speed
  • Free assignment of functions and controls for channels 5–12
  • 8 freely programmable mixes with selectable waveforms: linear, exponential, polyline, 9-point curve
  • Switchable control unit mode (up to 17 modes)
  • 3 flight modes
  • Dual deflections and selectable deflection curve (exponential, broken curve, 9-point curve) for channels 1, 2 and 4
  • Throttle curve (up to 9 points)
  • Throttle preselection (engine shutdown for aircraft, autorotation for helicopters)
  • Mix for butterfly tail surfaces
  • Mix for gliders/deltas
  • Gyro gain remote control mix (for RadioLink receivers with built-in gyro)
  • Helicopter collective curve
  • Helicopter mixes (swashplate)
  • Mix for tracked vehicles
  • Feeder control (only with R16F receiver and RadioLink control unit with GPS) allowing setting of the sailing route in up to 100 points
  • Auxiliary ID: Allows you to control multiple models with receivers paired to a transmitter without switching model memories (e.g. you can drive out with a tractor-trailer with a loaded excavator; once you arrive at the job site, flip the switch to activate the auxiliary ID and the transmitter will now control the excavator)
  • 2 timers
  • Switch assignments
  • USB-C port for updating transmitter firmware or controlling RC simulator on PC (from version V1.7.1)
  • Teacher-student socket for wired connection of 2 RadioLink transmitters

Compatible receivers: RadioLink R12F, R16F, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R6FGM, R4F.

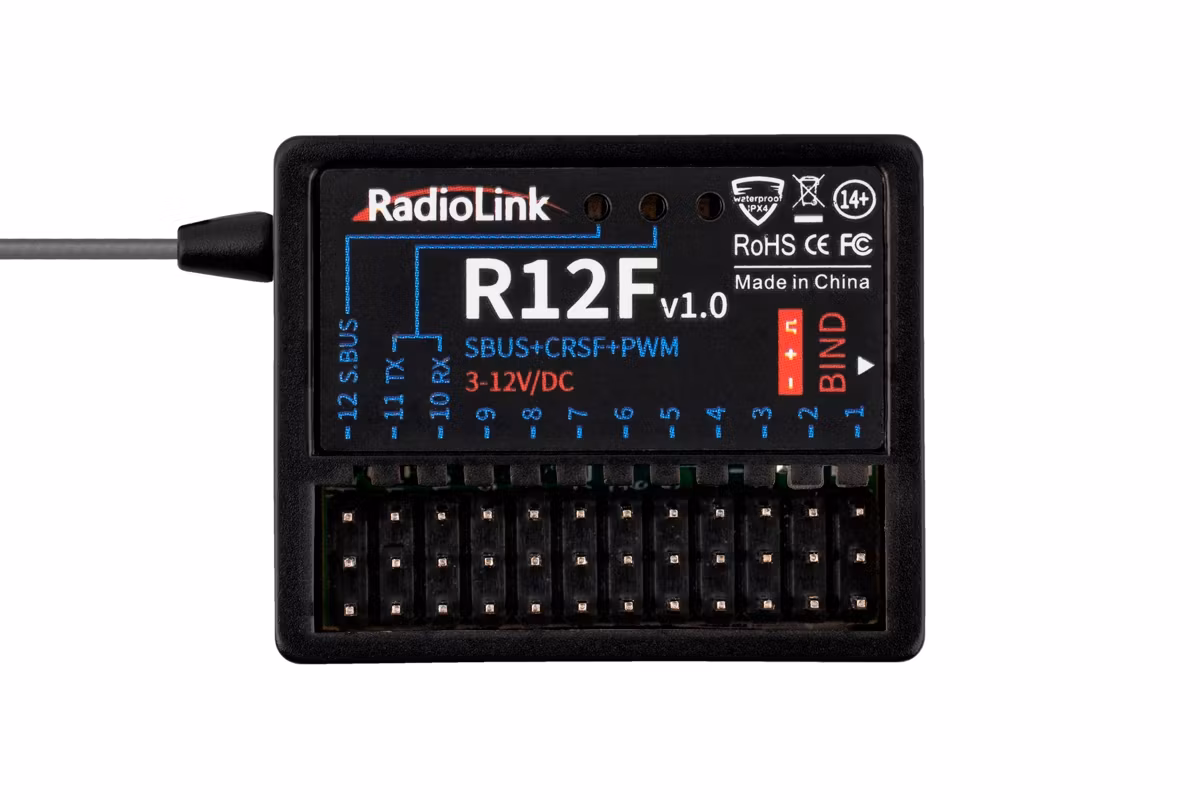

The R12F receiver included in the kit allows you to select several channel output modes (12 PWM outputs for classic servos, 11xPWM + S.BUS, 9xPWM+S.BUS+RX/TX CRSF, 10xPWM + RX/TX CRSF) with combinations of PWM outputs for classic servos, S.BUS serial output and input/output for CRSF. You can easily connect classic servos, S.BUS servos and other devices, control units, etc. to it.

Telemetry:

  • When using the internal FHSS RF part and Radiolink telemetry receivers, information about the receiver's supply voltage and RSSI signal strength is available; with the R16F receiver, it is also possible to measure and display the voltage of, for example, a drive battery up to 6S LiPo on the transmitter. You can also set threshold levels for warning signals of weak signal or low voltage. When using the Radiolink control unit, telemetry data from this unit can be displayed.
  • When using an external RF module with CRSF protocol and the appropriate receiver, telemetry from this receiver can be displayed.

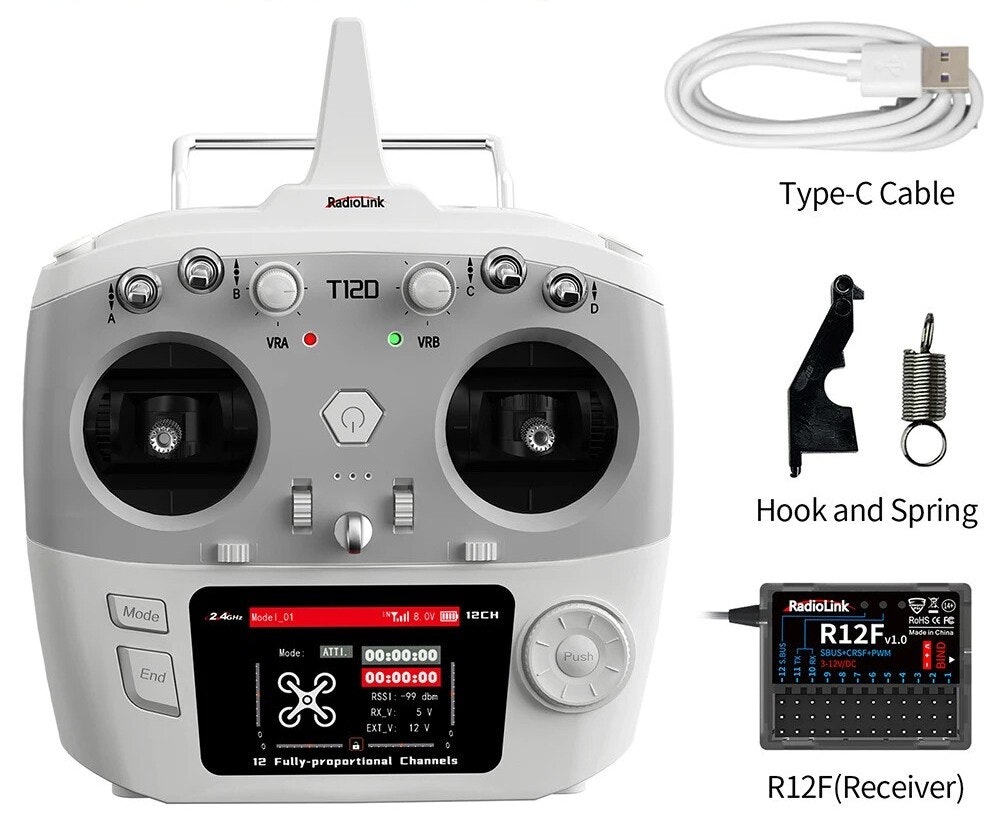

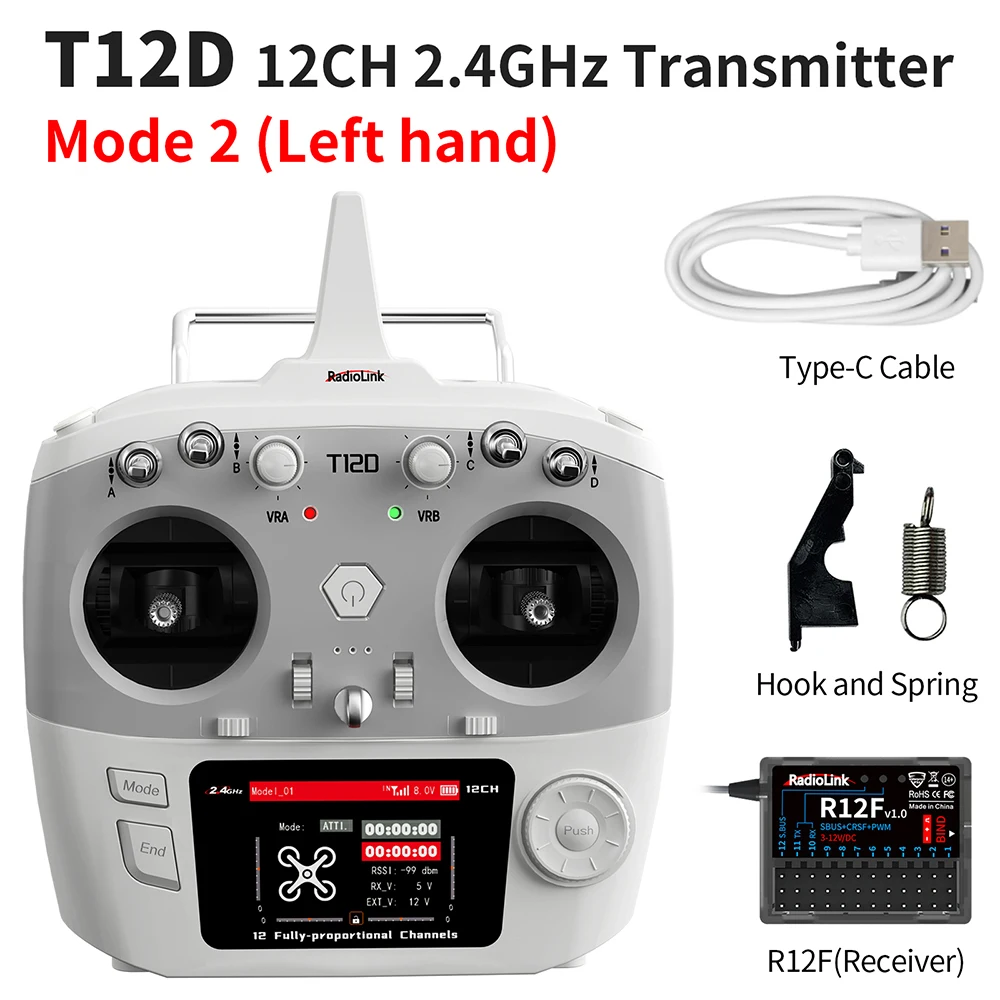

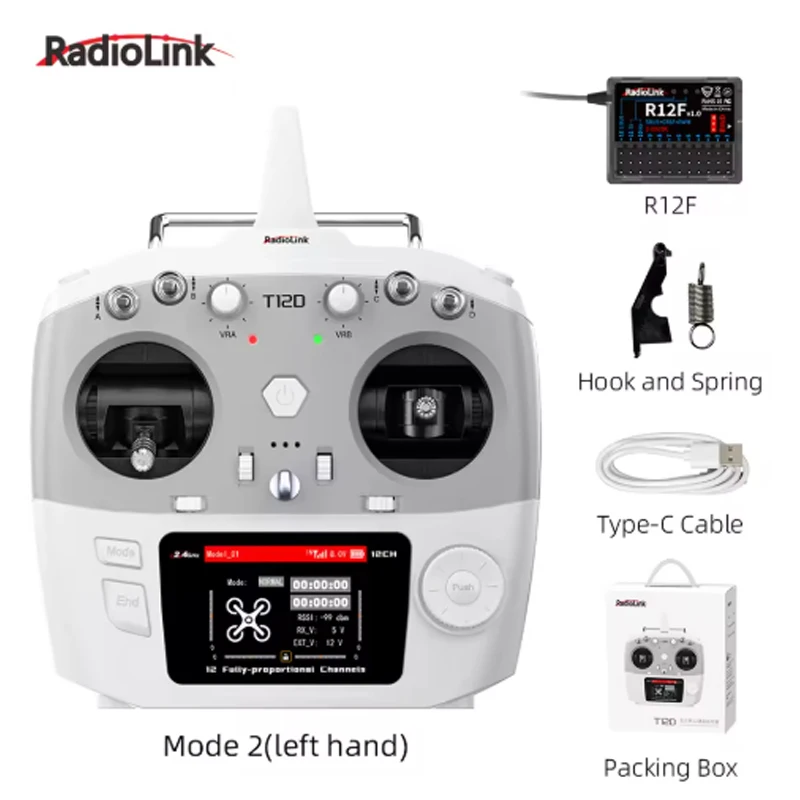

Pakken inneholder:
1X T12D Transmitter
1X R12F Receiver
1X Lanyard (rem)
1X Hook and Spring
1X Instruction Manual
1X Packing Box
1X Type-C Cable(Upgrade)
